Startdrive軟件是集成到西門子TIA PORTAL軟件的一個組件，用于調試西門子的變頻器。Startdrive提供了強大的“Trace”功能，“Trace”功能可以記錄變頻器中的參數值變化趨勢，如S120/G150/G120等變頻器運行時的輸出電壓、輸出電流、輸出轉矩等。無論是調試時查看設備性能，還是故障診斷時查找問題原因，Trace功能都非常實用。

通常情況下，Trace功能記錄這些參數的方法是PC機與變頻器在線連接，激活Trace功能，實時在線記錄這些參數值變化情況。但是，在某些現場變頻器會偶然出現一些故障，這些故障不是經常出現，故障瞬間的變頻器狀態不易捕捉，這樣很難診斷故障發生的原因，這就需要使用Startdrive的離線Trace功能。

本次將介紹Startdrive離線Trace功能，即PC機與變頻器斷開連接。在故障發生時，變頻器記錄數據并自動保存；當PC機在線連接變頻器時，PC 機從變頻器中讀取故障時的記錄數據。

2. Startdrive離線Trace的實現

下面我們以Startdrive V17和G120 (CU250S-2pn固件版本 V4.7.10)為例，介紹如何使用Startdrive軟件實現離線軌跡記錄(Trace)，Startdrive V17 和G120之間通過USB電纜進行通信連接。

2.1 添加軌跡

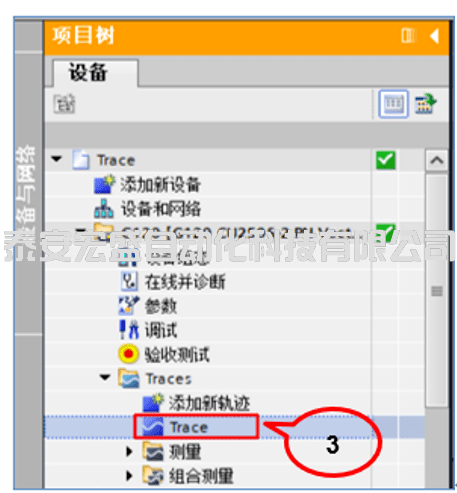

在項目樹下找到變頻器，雙擊“添加新軌跡”，如圖1-1所示；添加好的新Trace會顯示在Traces文件夾下，如圖1-2所示。

圖1-1 添加新軌跡

圖1-2 新的Trace軌跡

2.2 添加記錄信號

雙擊”Trace”, 在右邊的“信號”窗口中選擇需要記錄的參數。該變頻器所有可以記錄的參數都會出現在下拉列表中，單擊選中參數即可。

這里選擇了r60（轉速設定值）、r63（轉速實際值）、r68（電流實際值）、r70（直流母線電壓）、r72（輸出電壓）和r80（轉矩實際值）6個參數，如下圖1-3所示：

圖1-3 添加信號

2.3 選擇觸發信號

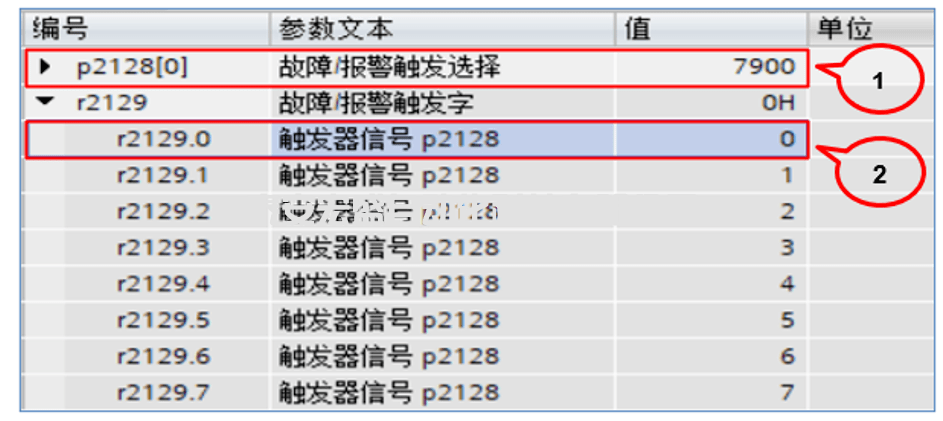

為記錄某個特定故障時變頻器的參數狀態，我們可以設置特定的故障觸發模式。例如，我們記錄F07900堵轉故障時變頻器的運行狀態，設置p2128.0=7900，一旦觸發 F07900，則 r2129.0 置 1，如下圖1-4所示。

圖1-4 故障觸發選擇

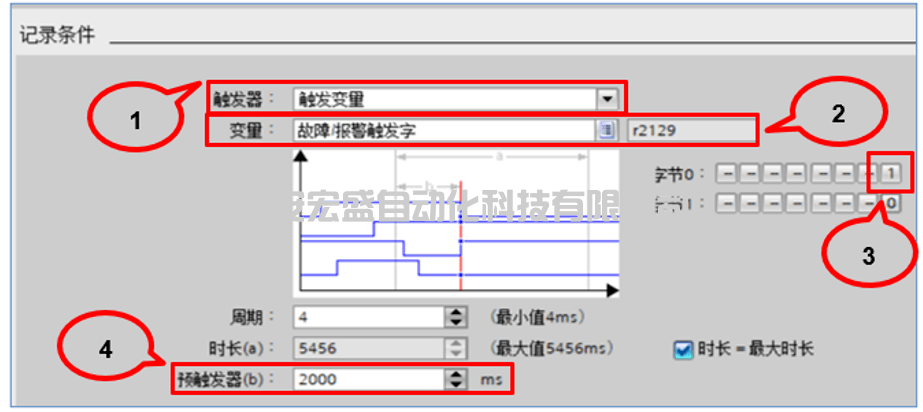

“觸發器”選擇：觸發變量?！白兞俊边x擇：故障/報警觸發字（r2129），同時選擇r2129的第0位來觸發記錄，當r2129.0為1時開始波形記錄，如下圖1-5所示：

圖1-5 記錄條件

2.4 安裝軌跡

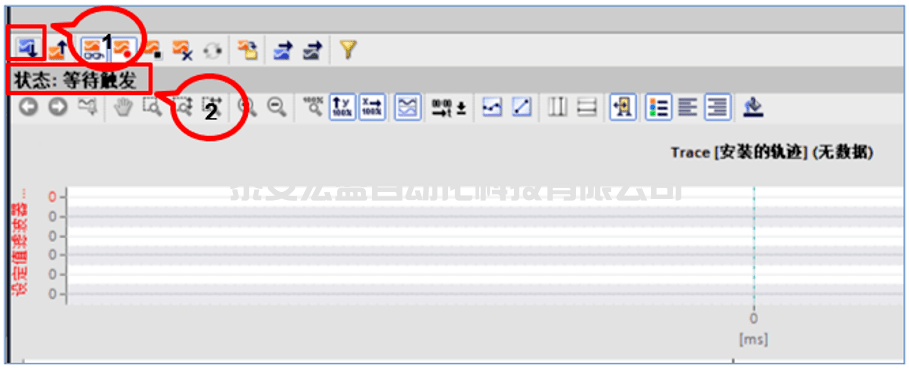

點擊按鈕 “在設備上安裝軌跡”，變頻器會裝載Trace設置并自動激活Trace，在狀態處顯示： “等待觸發”,如下圖1-6所示。

圖1-6 安裝軌跡

2.5 離線項目

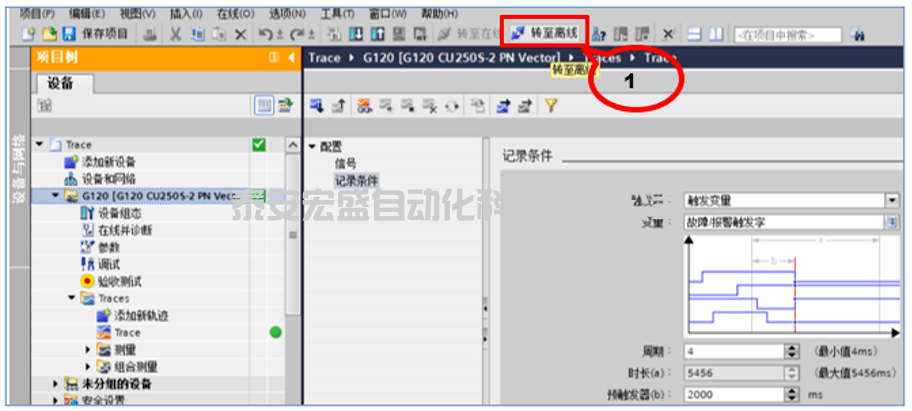

激活Trace記錄功能后，選擇“轉至離線”。之后等待故障發生，故障發生時數據會記錄到變頻器中。

圖1-7 離線項目

2.6 在線項目

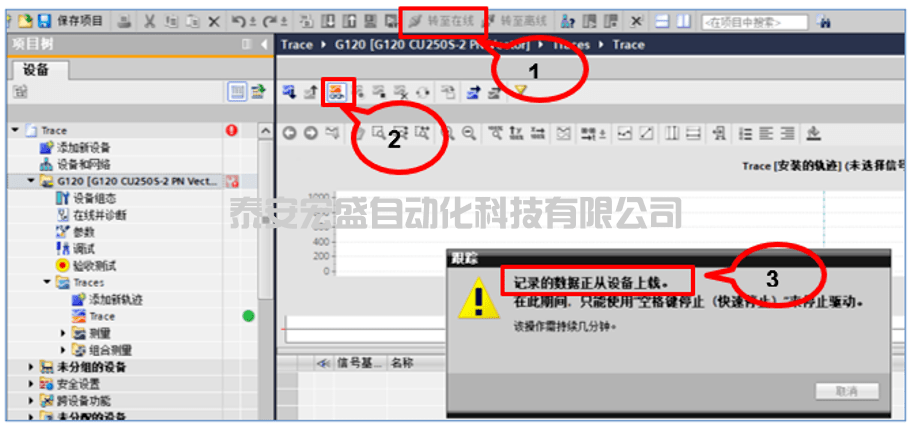

故障觸發后，我們將項目“轉至在線”。在線完成，在Trace界面點擊 “觀察開關”，記錄數據自動上傳到Trace的時序圖中，如下圖1-8所示。

圖1-8 上傳數據

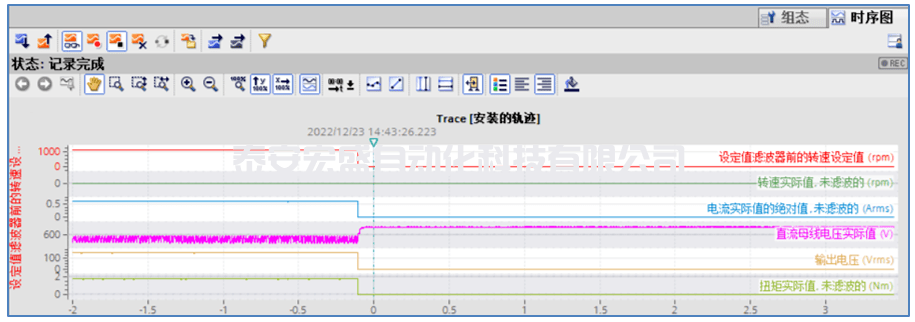

根據記錄參數的曲線，如下圖1-9所示，我們便可以分析變頻器故障時刻的運行狀態。

圖1-9 記錄曲線

3.注意事項

Startdrive 的Trace組態配置保存在變頻器中，在Trace觸發記錄過程中，變頻器需要一值保持上電狀態。否則，記錄數據會丟失。
